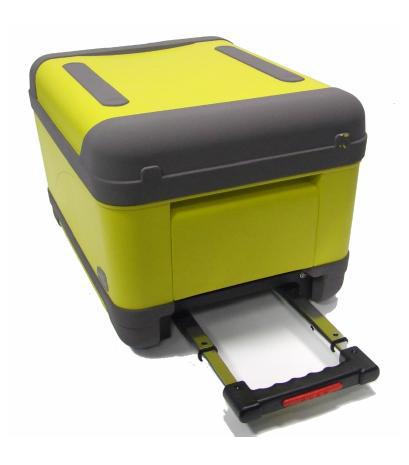

ADTS 552F

ADTS 552F

Pro aktuální cenu nás kontaktujte
Dostupnost: skladem
Výrobce: GE Sensing

Přístroj ADTS 552F je modulární RVSM kompatibilní dvoukanálový kalibrátor barometrických přístrojů letounu. Primárními oblastmi použití je dopravní letectví včetně vrtulníků i největších dopravních letounů. Přístroj současně reguluje Ps i Pt a simuluje tak libovolnou výšku, rychlost, rychlost stoupání & klesání i rychlost změny rychlosti. Oproti původnímu typu ADTS 505 má ADTS 552F výkonnější pumpy schopné generovat výšku a rychlost do většího objemu pitotstatického systému a delší interval mezi repasemi i delší celkovou životnost pump.

Typ ADTS 553F je vybaven dvojicí statických portů Ps1, Ps2 s nezávislou regulací tlaku pro kontrolu Smart Probes, které vyhodnocují úhel náběhu z rozdílu tlaků ve dvojici statických vstupů.

Typ ADTS 554F má stejnou funkčnost jako 553F, nadto je ale vybaven dalším dynamickým výstupem (tj. celkem 4 výstupy - Ps1, Ps2, Pt1, Pt2). Kromě kontroly Smart probes umožňuje provádět též diferenciální testy pilot - kopilot.

Typ ADTS 552F je možno rozšířit o funkčnost ADTS 553F či 554F i dodatečně.

Pro ovládání a zobrazení měřených hodnot slouží ruční terminál s velkým dotykovým displejem, který s přístroji ADTS 55xF komunikuje bezdrátově technologií Bluetooth třídy 1 až na vzdálenost 250 m. Ruční terminál může mít rozšířený dosah, vhodný pro práci na velkých dopravních letounech na volné ploše mimo hangár. Ruční terminál je též vybaven rozhraním WiFi s možností připojení k místní síti a internetu. Měřené hodnoty je na terminálu možno zobrazovat v metrických i anglosaských jednotkách, případně v libovolných jednotkách tlaku. Terminál umožňuje uložení kalibračních sekvencí pro různé druhy přístrojů, opakované kontrolní úlohy jsou tak automatizovány. V terminálu je k dispozici kompletní návod k použití přístrojů ADTS 55xF. Napájení zajišťuje výměnný Li-Ion akumulátor s kapacitou dostatečnou pro 8 hodin práce. Po odložení terminálu na horní panel přístroje se tento automaticky dobíjí z napájení základny. Pro případ náhlého vybití akumulátoru je možno ruční terminál připojit k základně kabelem, který je součástí dodávky. Přístroje jsou standardně napájeny ze sítě 100-230V/50-60Hz a 115V/400Hz. Vzhledem k vysokému výkonu vestavěných pump nelze ADTS 55xF provozovat z akumulátorů.


Přístroje řady ADTS 55xF využívají měřicích senzorů principu TERPS (Trench Etched Resonant Pressure Sensor). Tyto senzory vyvinula společnost GE Sensing, na trh byly poprvé uvedeny v roce 2010. Jejich hlavními výhodami oproti ostatním principům měření barometrického tlaku jsou přesnost (na úrovni 0,005%), dlouhodobá stabilita (0,005% za rok) a nezávislost na dalších vlastnostech měřeného média (vlhkost, teplota). Systém regulace tlaku je založen na vysokopropustných proporcionálních elektricky řízených ventilech. Jejich výhodou je zejména hladký a plně spojitý přechod mezi regulovanými úrovněmi, a též vysoká přesnost regulace dynamických parametrů (rychlost stoupání / klesání).

Díky výběru měřicích senzorů TERPS na co nejlepší vzájemný souběh má přístroj ADTS 55xF vyšší přesnost měření rychlosti než ADTS 505. Doplněk EPR pro kontrolu Engine Pressure Ratio je k dispozici i u ADTS 55xF. Přípojky Ps a Pt jsou konstruovány jako výměnné, je možno objednat několik různých druhů připojovacích závitů. Jako standardní jsou dodávány koncovky AN4 ve shodě s předchozími typy přístrojů ADTS.

Díky pokročilé technologii měření a regulace je možno u ADTS 55xF nabídnout prodloužený interval rekalibrace 18 měsíců. Servisní interval vestavěné pumpy je 5.000 provozních hodin.

Tabulka 1: Parametry přístrojů ADTS 542F a ADTS 552F / 553F / 554F

Parametr

ADTS 542F

ADTS 552F/553F/554F

ADTS 505

Rozsah měření výšky

-3.000 ÷ +55.000 ft

-3.000 ÷ +60.000 ft,

volitelně +65.000 ft

-2.000 ÷ 60.000 ft

rozlišení

1 ft

1 ft

1 ft

CN měření výšky*

±3 ft na hladině moře

±7 ft ve 29.000 ft

±12 ft ve 41.000 ft

±3 ft na hladině moře

±7 ft ve 29.000 ft

±12 ft ve 41.000 ft

±3 ft na hladině moře

±7 ft ve 30.000 ft

±29 ft ve 60.000 ft

Rozsah měření rychlosti

20 až 650 kts

20 až 650 kts

20 až 650 kts

rozlišení

0,1 kts

0,1 kts

0,1 kts

CN měření* (std)

±1,6 kts při 20 kts

±0,6 kts při 50 kts

±1,2 kts při 20 kts

±0,5 kts při 50 kts

±0,5 kts při 50 kts

CN měření rychlosti*
(low airspeed option)

±1,2 kts při 20 kts

±0,5 kts při 50 kts

±0,7 kts při 20 kts

±0,3 kts při 50 kts

(nemá
Low Airspeed Option)

ROC

0 až 6.000 ft/min

(do objemu max. 4l,
do výšky 30.000 ft)

0 až 6.000 ft/min

(do objemu max. 6l,
do výšky 30.000 ft)

0 až 6.000 ft/min

(do objemu max. 4l,
do výšky 30.000 ft)

CN měření ROC*

±2% z hodnoty

±1% z hodnoty

±2% z hodnoty

Ovládání

ruční dotykový terminál se 7“ barevným displejem TFT WXGA (800x480 bodů), podsvícený, vysoký kontrast a široký pozorovací úhel,

provoz na akumulátor po dobu 8h

ruční tlačít. terminál s monochromatickým TFT displejem
(na kabelu)

Komunikace

Bluetooth Class 1 (250 m) s možností rozšíření dosahu

Wi-Fi

RS485 (pouze interní přístroj - terminál)

Interval rekalibrace

12 měsíců (standard)

15 měsíců (volitelně)

15 měsíců (standard)

18 měsíců (volitelně)

12 měsíců

Servisní interval

1000 motohod. (pumpa)

5000 motohod. (pumpa)

1000 motoh. (pumpa)

Volitelné doplňky

Low Airspeed Option

EPR Option

prodloužený rekalib. interval 15 měsíců

Low Airspeed Option

EPR Option

prodloužený rekalib. interval 18 měsíců

--

Napájení

100÷230V/50÷60Hz
100V/400Hz (autopřep.)

aku (4,5h provozu)

100÷230V/50÷60Hz
100V/400Hz (autopřep.)

90÷123VAC/47÷440Hz,
180÷265VAC/47÷66Hz (autopřepínací)

Rozsah teplot:

pracovní (plná přesnost)

skladovací

0 až +50°C

-20 až +70°C

+5 až +35°C

-20 až +70°C

Odolnost

dle MIL-PRF-28800F Class 2

Rozměry a hmotnost

420 x 320 x 300 mm, 14 kg

525 x 425 x 300 mm

22 kg (552F),

23,5 kg (553F),

24,5 kg (554F)

265 x 520 x 355 mm, 15 kg

Záruční lhůta
(nový přístroj)

18 měsíců
(volitelně až 4 roky)

24 měsíců

(volitelně až 4 roky)

12 měsíců


* CN (celková nejistota) měření zahrnuje nelinearitu, hysterezi, reprodukovatelnost, teplotní vliv v pracovním pásmu teplot, nejistotu kalibračního etalonu a dlouhodobou stabilitu v intervalu rekalibrace


Přílohy:
ADTS 552F katalogový list, 871 kB
